外装や設置のプロトタイプの実践

LEGO + Grove

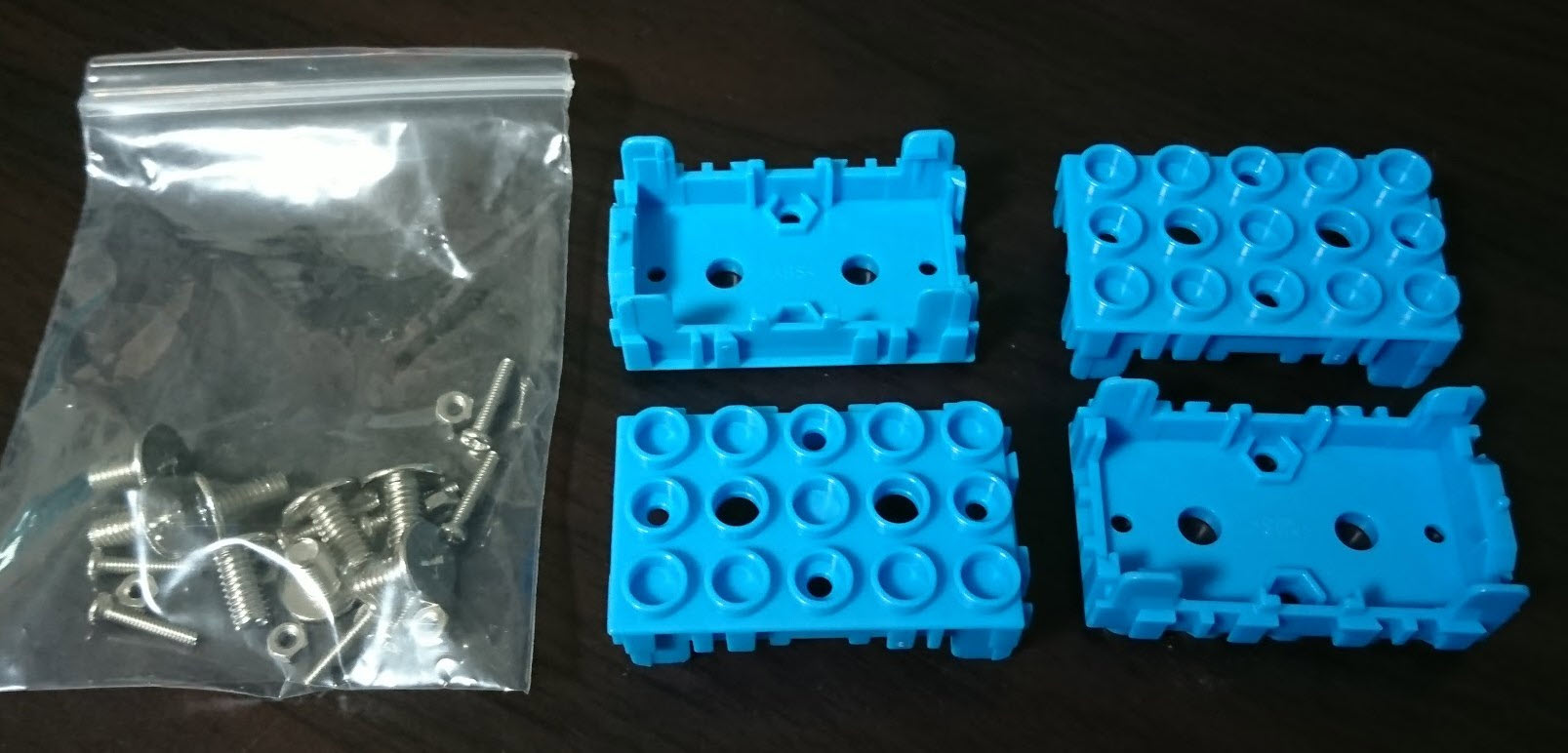

レゴブロックにもくっつく Grove 純正の Wrapper というものがあります。

これにGroveをつけると連結できたりレゴブロックにもくっつし、ネジ止めで木材などに固定できます。

今後、Grove センサーを扱っていくときに、 M5Stack から Grove を遠くに離して設置したいケースもあると思います。

M5Stack用GROVE互換ケーブル 200 cm（1個入り） - スイッチサイエンス

M5Stack 用の Grove 長い互換ケーブルというのがあるので、覚えておくと良いでしょう。もちろん、離しすぎると、電流が弱くなりセンサーがうまく動かない可能性もありますが、そのあたりは自分で試してみると良いと思います。

こういった延長、単純なデジタル入力センサーであれば、2 m 程度であれば全く問題なかったです（実体験）

そして、色々な長さのケーブルがあるので、シチュエーションに応じて使っていきましょう。

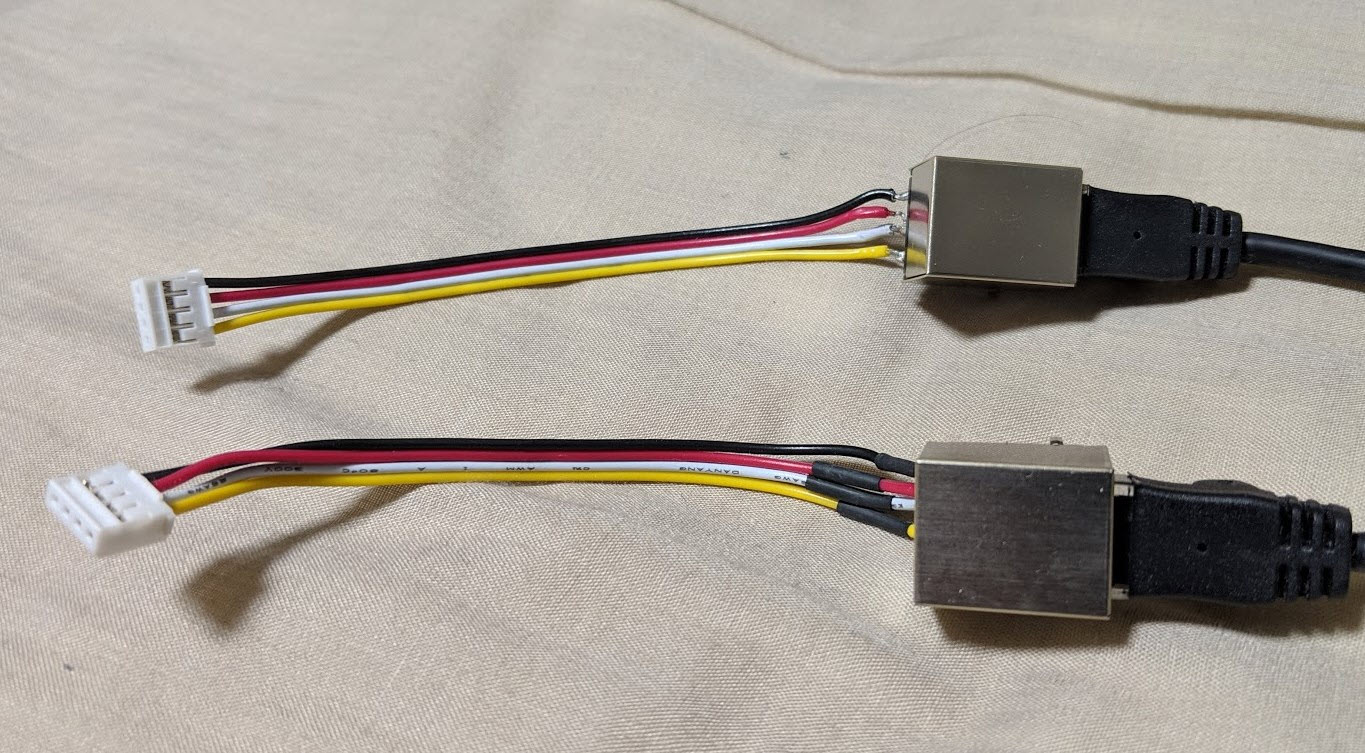

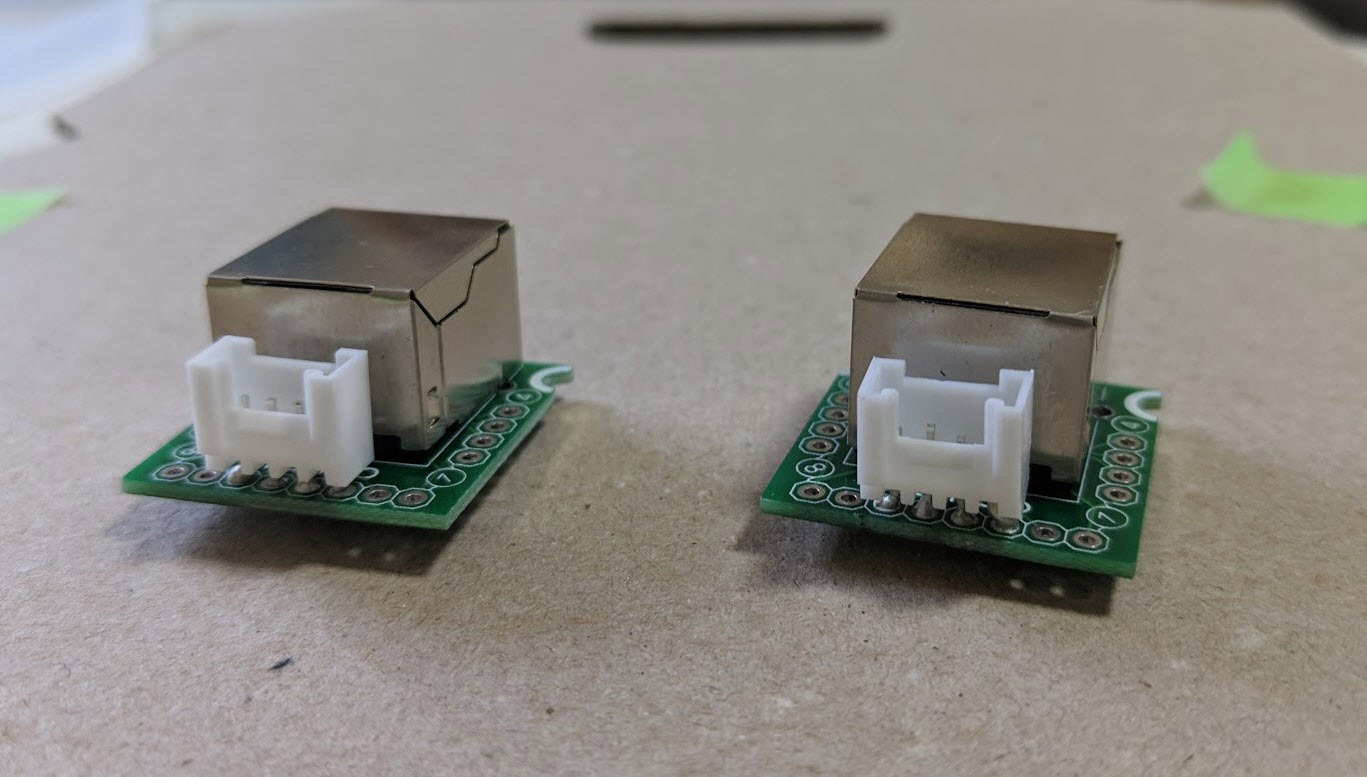

このナレッジは自己責任ではありますが、私が試した手に入りやすい LAN ケーブルを利用して電子工作のケーブルに使ってみたというナレッジです。

こういった、大きく展開できるナレッジを持っておくと、設置だけでなく展示するときも自由に考えられるようになるのでおススメです。

タッパーを使ったケースの知見もありますが、ぴったりのサイズで樹脂が加工しやすいM5Stack Basicのためにデザインされた汎用ケースというものもあります。

M5Stack Basic用汎用ケース FUSION CONTAINER - スイッチサイエンス

ある程度、大きさが似たボリュームで収まるときや、ある程度しっかりした見た目を求めていく場合にはこういう選択肢もありでしょう。

私が使う場合は、似たボリュームのタッパーで一回収める実験をして、目測を整えてから使います。

電子工作でグルーガンを使う例として、いくつかご紹介します。

NefryBTのGroveポートに直接つなげるためテープLED電子工作をしてみたメモ – 1ft-seabass.jp.MEMO

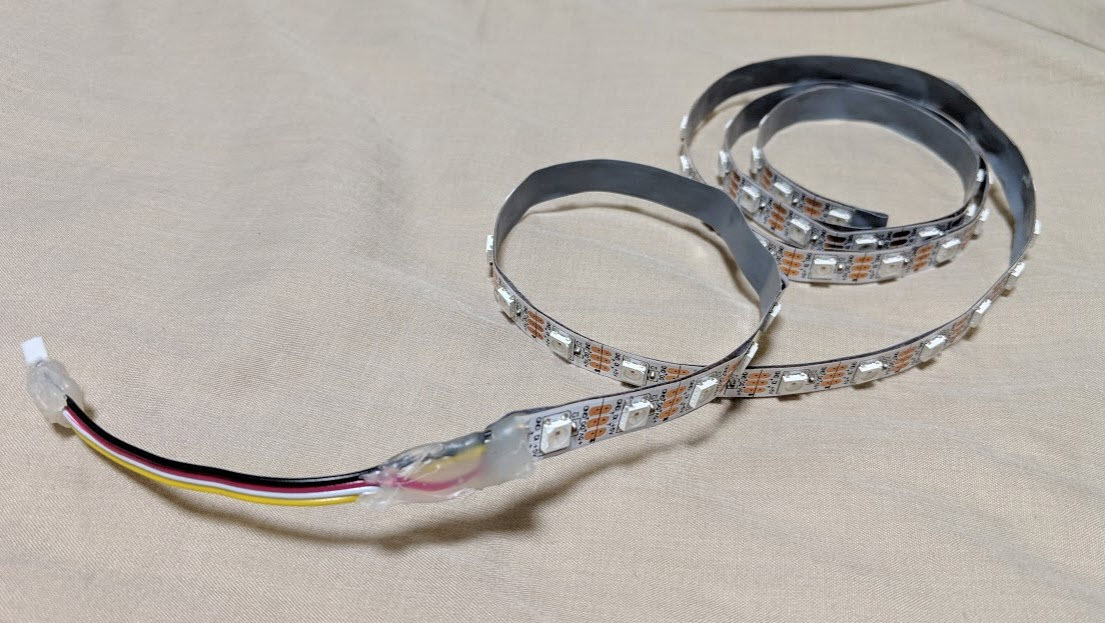

テープ LED のような長くぶら下げたり、結合部分が負荷で外れやすいものは、グルーガンで固定すると便利です。

Wio Node＋Grove リレー＋USB延長ケーブルでUSBライトをIoT化させるメモ – 1ft-seabass.jp.MEMO

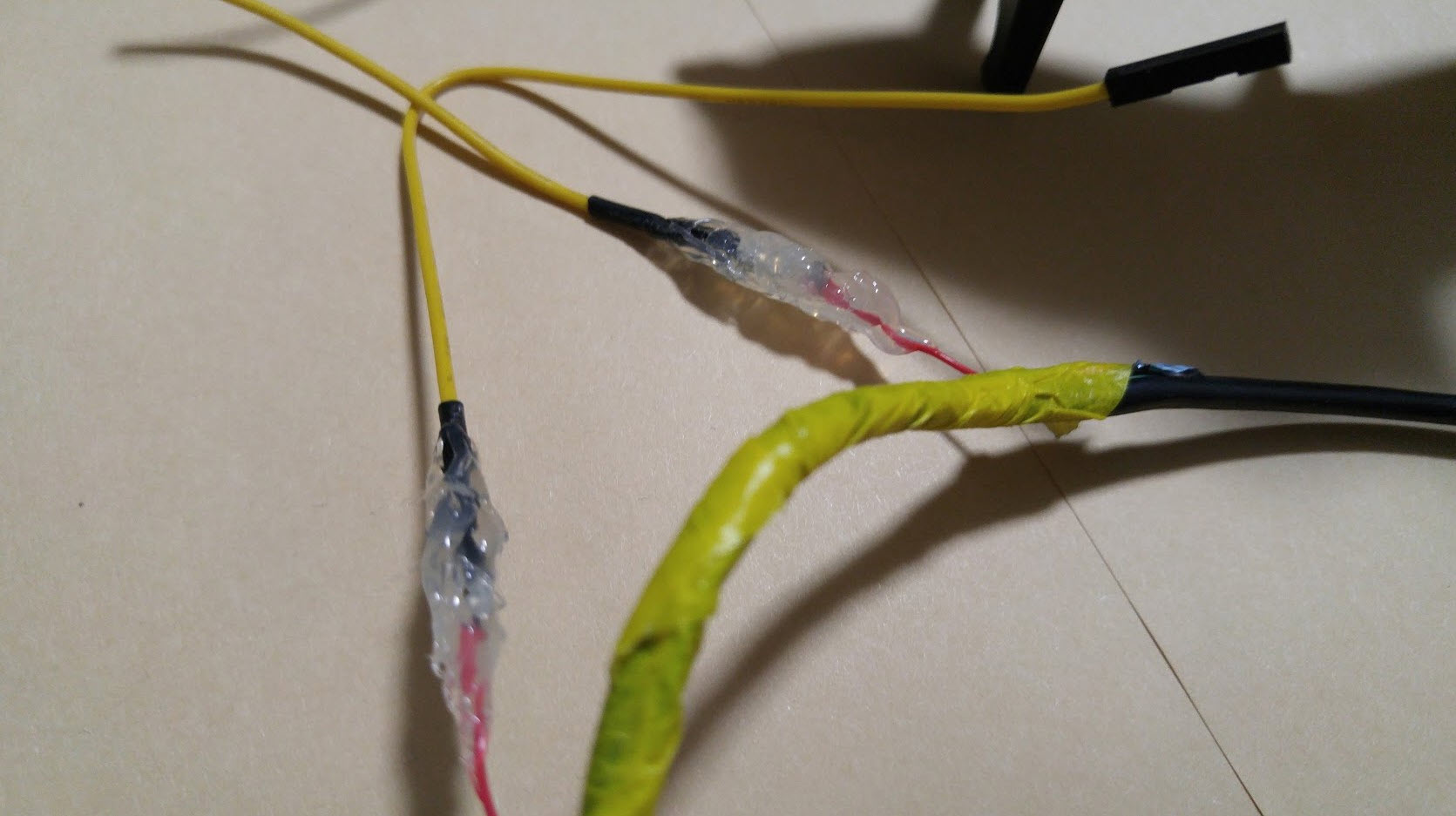

このような、展示用の配線を補強することにも使えます。

その他にも、良い文献がありました。見ていきましょう。

ここまでで質問があればどうぞ！

左のナビゲーションから「3Dプリンタプロトタイピング TIPS」にすすみましょう。
