LINE BOT と MQTT の仕組みを起動する

大事なこと

  • ここからは Gitpod の LINE BOT 側の作業です
  • Chrome ブラウザのなるべく最新版でアクセスしましょう

使う Git リポジトリ

すでに、今回の LINE BOT をはじめる環境は作ってあります。

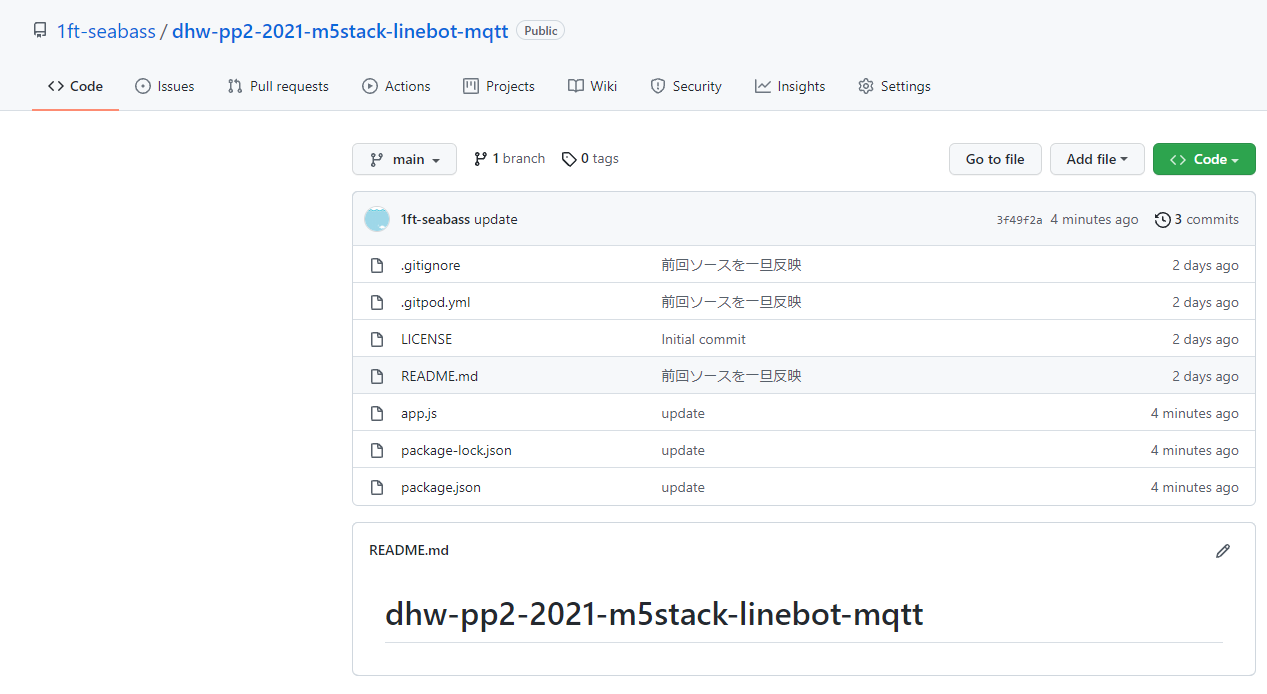

https://github.com/1ft-seabass/dhw-pp2-2021-m5stack-linebot-mqtt


こちらを使います。前回の授業で使ったものとは違うのでご注意ください。

Gitpod で構築開始

Gitpod は GitHub 公開されたリポジトリであれば、すぐに https://www.gitpod.io/# のあとに GitHub リポジトリのある URL をつけた状態でアクセスすると構築できます。

ということで、以下にアクセスします。

https://www.gitpod.io/#https://github.com/1ft-seabass/dhw-pp2-2021-m5stack-linebot-mqtt

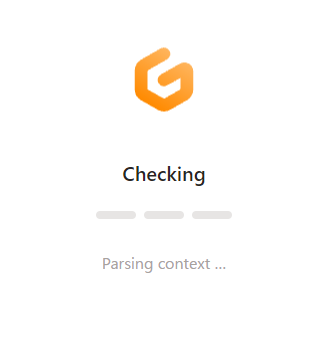

構築がはじまります。

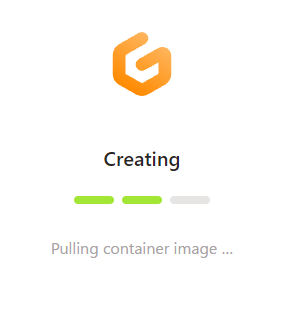

すすんでいきます


ここまですすむとだいぶ良い感じです。

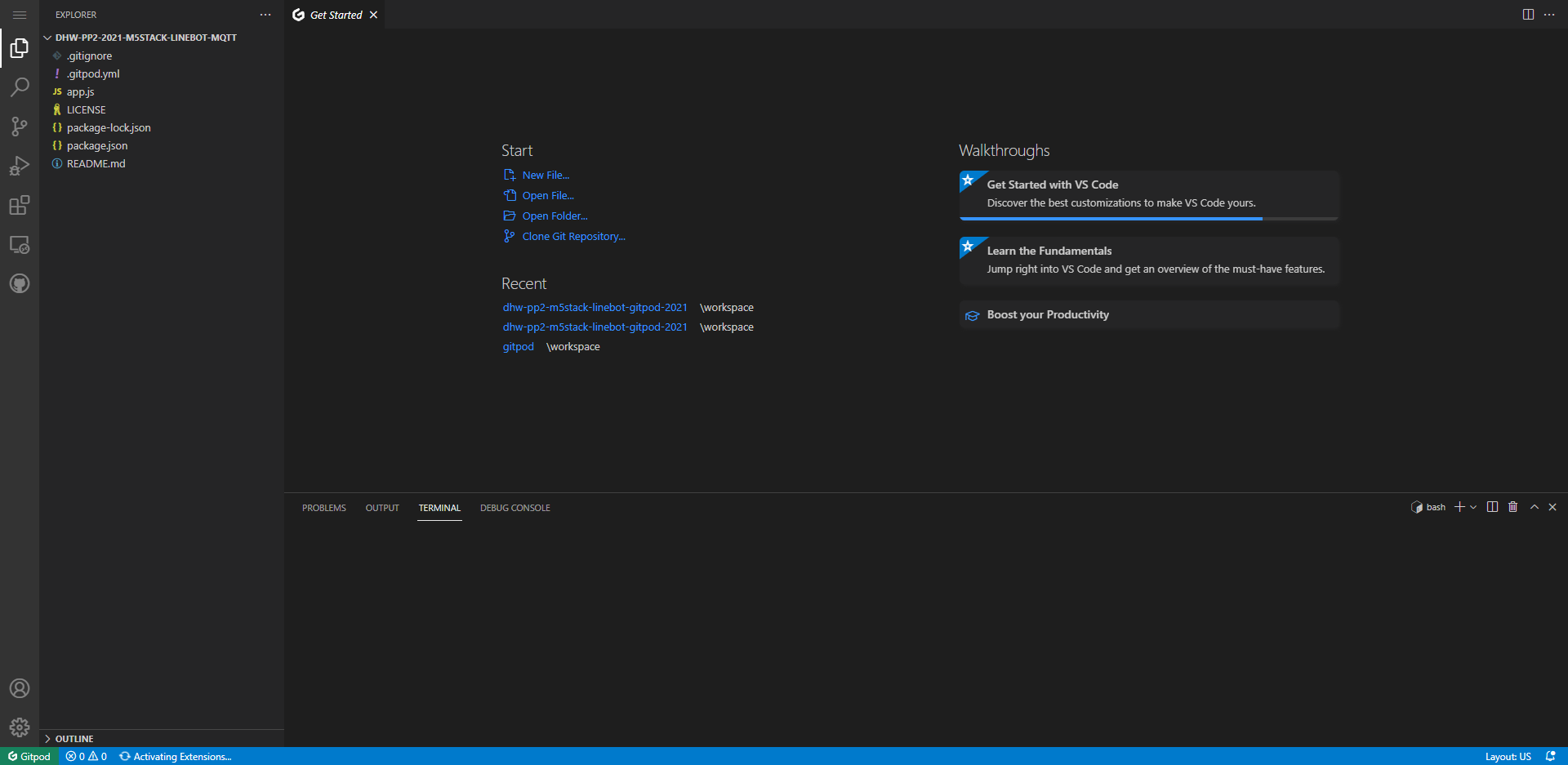

しばらく待つと、このようにブラウザ上で Visual Studio Code が起動し、さきほどの GitHub の Git リポジトリにあるファイルが移植されています。

このあとは、このブラウザ上で Visual Studio Code で作業を進めていきましょう。

npm install する

package.json に、すでに今回使う express や @line/bot-sdk ライブラリについて登録されています。

また、今回使う mqtt という MQTT のライブラリも登録されています。

npm i することでインストールを開始します。

npm i

コマンドでインストールします。

作成したBOTのチャンネルシークレットとチャンネルアクセストークンを反映

// 作成したBOTのチャンネルシークレットとチャンネルアクセストークン
const config = {
  channelSecret: '作成したBOTのチャンネルシークレット',
  channelAccessToken: '作成したBOTのチャンネルアクセストークン'
};

LINE BOT 作成手順 で、作成したBOTのチャンネルシークレットとチャンネルアクセストークンを、それぞれ反映します。

わりと編集中にシングルクォーテーション消してしまったり、channelSecretとchannelAccessTokenを、逆に書いたりしてハマるので気をつけましょう。

M5Stack から来るプッシュ通知の送り先のユーザーIDを反映

まず、プッシュ通知の送り先であるこの BOT のユーザーIDを LINE Developers から取得します。

https://developers.line.biz/ja/

こちらからログインしましょう。

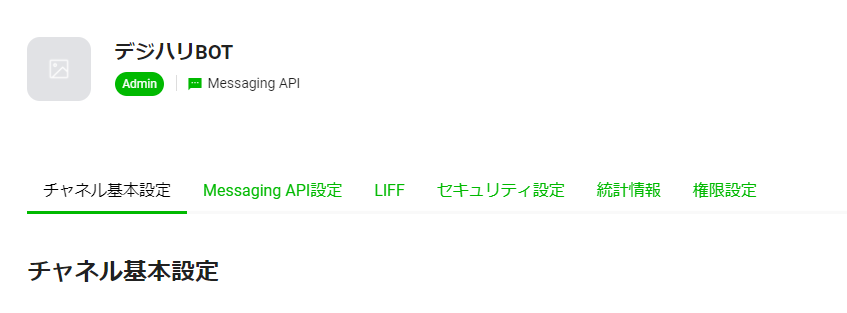

今回使っている BOT のチャネル設定に移動します。

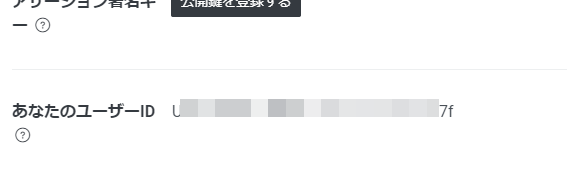

下にスクロールしていくと あなたのユーザーID という項目があるので、これをメモしておきます。

// プッシュメッセージで受け取る宛先となる作成したBOTのユーザーID'
const userId = '作成したBOTのユーザーID';

作成したBOTのユーザーID の部分を先ほどメモしたユーザーIDで書き換えます。

ここまで設定出来たらファイルを保存します。

MQTT の接続設定

冒頭でもお知らせしたとおり、本来であれば MQTT ブローカーという指揮者のような役割のサーバーが必要ですが、今回は私（講師）の方が、CloudMQTT というサービスで、ひとつブローカーを立ち上げているので、そのまま使いましょう。

// 今回使う CloudMQTT のブローカーアドレス
const clientMQTTAddress = 'CloudMQTT のブローカーアドレス'

// 今回使う CloudMQTT のポート番号
const clientMQTTPort = 1883;

// 今回使う CloudMQTT のユーザー名
const clientMQTTUserName = 'CloudMQTT のユーザー名';

// 今回使う CloudMQTT のパスワード
const clientMQTTPassword = 'CloudMQTT のパスワード';

ここの設定を Slack でお知らせする設定で置き換えましょう。


このような関係性で動作しています。

自分の名前の半角英数字で決める

このあと、M5Stack と LINE BOT がやりとりするトピック名などで、半角英数字の自分の名前を決めておきましょう。

M5Stack からのデータ受信を待つ MQTT トピックに自分の名前を入れる

clientMQTT.on('connect', function () {
  // 接続時にログ
  console.log('MQTT Connected!');
  // M5Stack からのデータ受信を待ちます
  // M5Stack の A B C ボタンを押したときに送られてきます
  clientMQTT.subscribe('/dhw/pp2/mqtt/YOURNAME/publish');

こちらのコードに M5Stack からのデータ受信を待つ MQTT トピック '/dhw/pp2/mqtt/YOURNAME/publish' の YOURNAME のところに自分の名前を入れます。

半角英数字です。自分の名前は hogehoge の場合は '/dhw/pp2/mqtt/hogehoge/publish' となります。

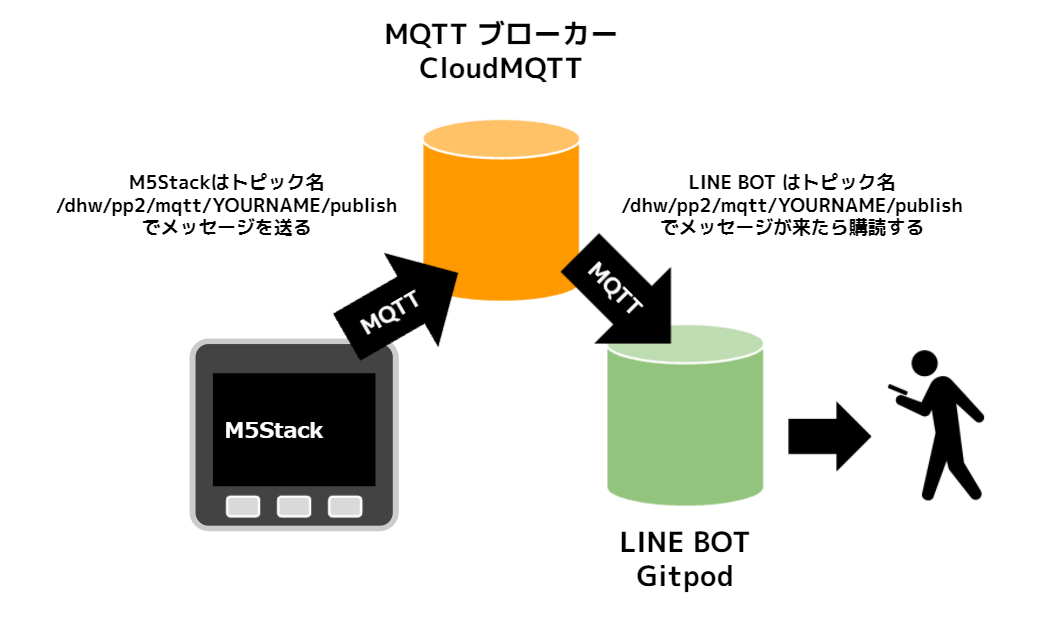

M5Stack から LINE BOT へやり取りするイメージです。

M5Stack にデータを送る MQTT トピックに自分の名前を入れる

  // M5Stack が待っているトピックにデータを送る
  clientMQTT.publish('/dhw/pp2/mqtt/YOURNAME/subscribe', jsonString);

こちらのコードに、M5Stack にデータを送る MQTT トピック '/dhw/pp2/mqtt/YOURNAME/subscribe' の YOURNAME に自分の名前を入れます。

半角英数字です。自分の名前は hogehoge の場合は '/dhw/pp2/mqtt/hogehoge/subscribe' となります。

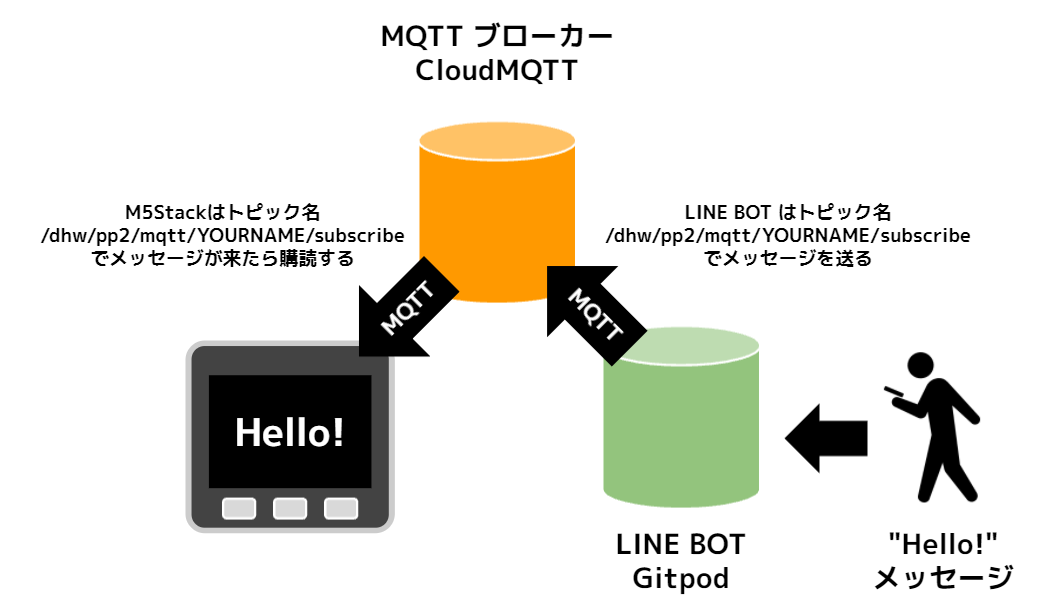

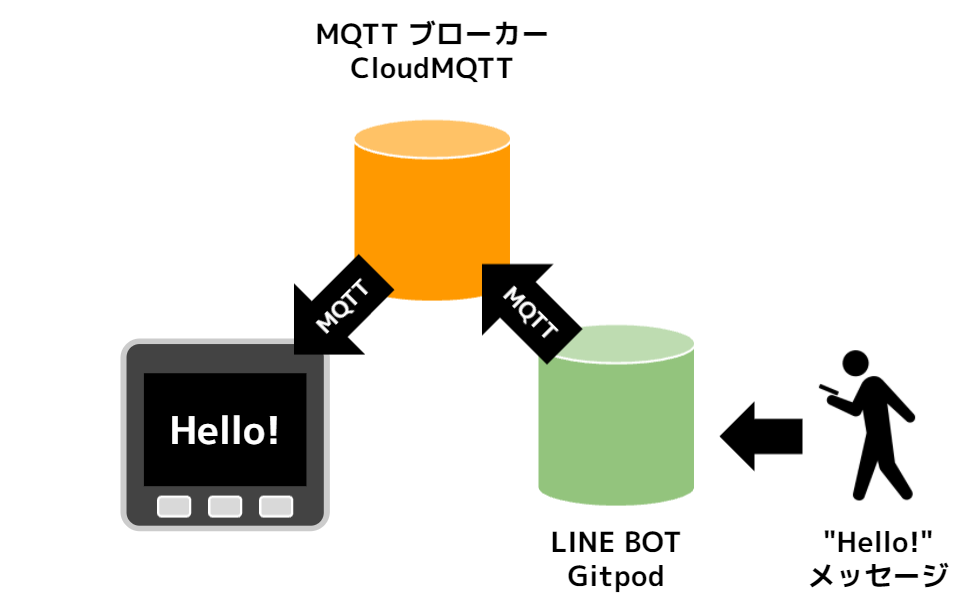

LINE BOT から M5Stack へやり取りするイメージです。

本カリキュラム完了まで使えます、以後は自分でつくりましょう

本カリキュラムが終わるまで、使えるようにしているので、制作のためにお使いください。

もし、自分でつくって使いたくなったら、私のブログ記事を参考に作ってみましょう。

app.js を起動してみる

これで準備完了です。

node app.js

こちらのコマンドで app.js を起動してみます。


このように起動します。

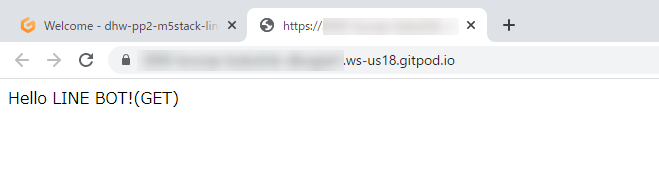

すぐに新しいブラウザがもうひとつ開いて、今回起動したサーバーのルートアドレスが表示されます。

今回のサーバー URL をメモ

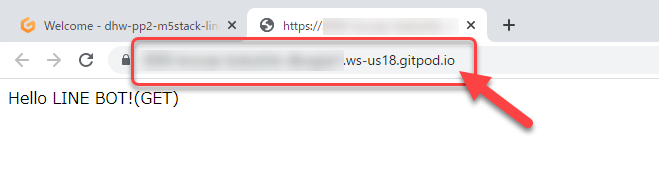

ブラウザのアドレスを見て今回のサーバー URL をメモしておきましょう。

Webhook URL の更新

https://developers.line.biz/ja/ こちらから、

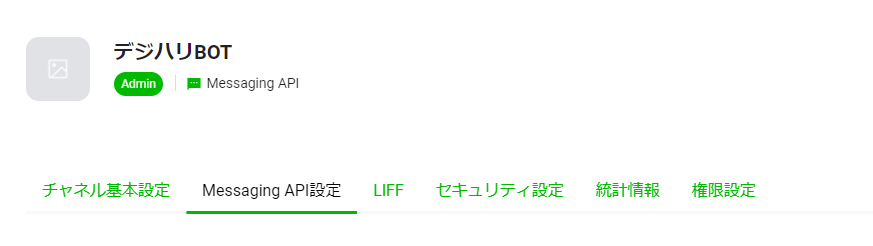

今回使っている BOT の Messaging API 設定に移動します。


Webhook URL の項目に移動して以下の手順を行います。（大事な設定なので、一息タイミングを置いています）

さきほどの URL に /webhook をつけて反映


さきほどの URL https://**********.gitpod.io に /webhook をつけて Webhook URL の項目に入力して更新ボタンをクリックします。


同時に Webhook の利用がオンになっていることも確認しましょう。

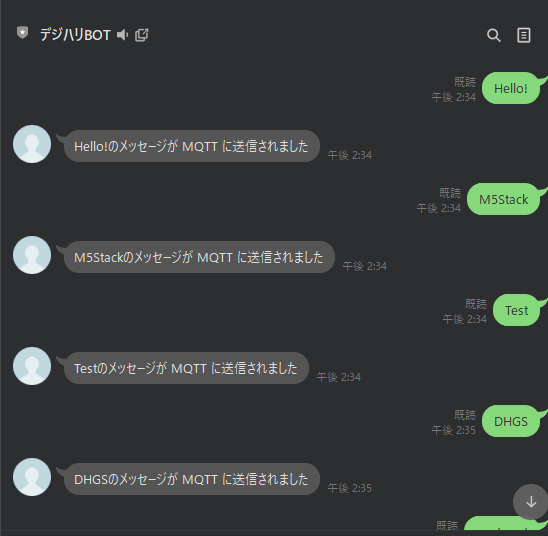

BOT に返答が来るか確認しましょう

一旦ここで、以下のように動作するか確認してみましょう。


送る文字列は、M5Stack で表示できる半角英数字を試してみましょう。

次にすすみましょう

左のナビゲーションから次の教材にすすみましょう。
