Grove 超音波距離センサ を動かす

今回のプログラムはどのように動くか

書き込むと障害物とセンサーの距離データが表示されます。

Grove への Grove ケーブルのつなぎかた

Grove と Grove ケーブルのツメを合わせるように差し込みます。

このように差し込みました。

M5Stack への Grove ケーブルのつなぎかた

裏面右側のピン番号を合わせて以下のようにつなぎます。

• 赤ケーブル
  • 5V
• 黒ケーブル
  • G
• 白ケーブル
  • つながない
• 黄ケーブル
  • 2

ライブラリをインストール

GitHub の Grove 超音波距離センサセンサーのライブラリページ にアクセスします。

Code ボタンをクリックして Download ZIP ボタンからダウンロードします。

スケッチ > ライブラリをインクルード > .ZIP形式のライブラリをインストール をクリックします。

先ほどダウンロードした ZIP ファイルを選択してインストールします。こちらは Windows のファイル選択ですが、Mac の人は適宜読み替えてください。

これでインストール完了です。

ツール > ライブラリを管理で、

タイプをインストール済みで絞り込んで、Grove Ultrasonic Ranger がインストールされていればインストール成功です。

ソースコードを反映＆保存

Arduino IDE で新規ファイルを作成し、以下のコードをコピーアンドペーストします。こちらを dhw-pp2-study-03-08-UltraSonicRanger-sensor というファイル名で保存します。

#include <M5Stack.h>

// 今回のセンサーライブラリの呼び出し
#include "Ultrasonic.h"
// 黄色いケーブルを挿すピンは 2 番ピン
Ultrasonic ultrasonic(2);

void setup() {
  // init lcd, serial, but don't init sd card
  M5.begin(true, false, true);

  Wire.begin();

  M5.Power.begin();

  M5.Lcd.clear(BLACK);
  M5.Lcd.setTextSize(3);
  M5.Lcd.println("UltraSonic");
  M5.Lcd.print("Ranger");
  M5.Lcd.setTextColor(WHITE);

}

void loop() {
  M5.update();

  M5.Lcd.clear(BLACK);
  M5.Lcd.setCursor(0, 100);

  long RangeInCentimeters;
  RangeInCentimeters = ultrasonic.MeasureInCentimeters();
  Serial.print(RangeInCentimeters); // 0 ~ 400cm
  Serial.println(" cm");

  M5.Lcd.print("Range : ");
  M5.Lcd.print(RangeInCentimeters);
  M5.Lcd.println(" cm");

  delay(1000); // データ取得のため 250 ms 以上のインターバルを持つ
}

M5Stack に書き込んでみる

M5Stack に書き込んでみましょう。

動かしてみる

動かしてみると、このように障害物とセンサーの距離データが表示されます。

手で距離を縮めてみると変化します。

LINE BOT と連携するソースコードを試す

Arduino IDE で新規ファイルを作成し、以下のコードをコピーアンドペーストします。こちらを dhw-pp2-study-03-09-UltraSonicRanger-sensor-LINEBOT というファイル名で保存します。

#include <M5Stack.h>

// HTTP 通信を行うライブラリ
#include <HTTPClient.h>

// Wi-FiのSSID
char *ssid = "Wi-FiのSSID";
// Wi-Fiのパスワード
char *password = "Wi-Fiのパスワード";

// 今回のセンサーライブラリの呼び出し
#include "Ultrasonic.h"
// 黄色いケーブルを挿すピンは 2 番ピン
Ultrasonic ultrasonic(2);

// カウントダウン用変数 メッセージを送った時間
long messageSentAt = 0;

void setup() {
  // init lcd, serial, but don't init sd card
  // LCD ディスプレイとシリアルは動かして、SDカードは動かさない設定
  M5.begin(true, false, true);

  // スタート
  M5.Lcd.fillScreen(BLACK);
  M5.Lcd.setCursor(10, 10);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(2);

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  Serial.print("START");  // Arduino のシリアルモニタにメッセージを出す
  M5.Lcd.print("START");  // M5Stack LCDディスプレイにメッセージを出す（英語のみ）

  // WiFi 接続開始
  WiFi.begin(ssid, password);
  // 勝手に Button A が押されることを回避
  WiFi.setSleep(false);

  while (WiFi.status() != WL_CONNECTED) {
      delay(500);

      // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
      Serial.print(".");
      M5.Lcd.print(".");
  }

  // WiFi Connected
  // WiFi 接続完了
  M5.Lcd.setCursor(10, 40);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(2);

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  // 前のメッセージが print で改行入っていないので println で一つ入れる
  Serial.println("");  // Arduino のシリアルモニタにメッセージを出し改行が最後に入る
  M5.Lcd.println("");  // M5Stack LCDディスプレイにメッセージを出す改行が最後に入る（英語のみ）

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  Serial.println("WiFi Connected.");  // Arduino のシリアルモニタにメッセージを出す
  M5.Lcd.println("WiFi Connected.");  // M5Stack LCDディスプレイにメッセージを出す（英語のみ）

  // 起動時に送る
  delay(1000);
  send_message("{\"message\":\"Launched!\"}");

}

// HTTP でメッセージ送信部分
void send_message(String msg) {

  // 今回送るホスト名 GitPod のホスト名 (https://なし)を反映
  // https://3000-hoge-fuga-scnzIUgdS.gitpod.io/ の場合は 3000-hoge-fuga-scnzIUgdS.gitpod.io
  String hostName = "*********************.gitpod.io";

  // 今回送るURL
  String url = "https://" + hostName + "/from/m5stack";

  Serial.println("-> send_message");
  Serial.print("msg: ");
  Serial.println(msg);

  // 送るデータ
  String queryString = msg;
  // HTTPClient 準備
  HTTPClient httpClient;
  // URL 設定
  httpClient.begin(url);
  // Content-Type
  httpClient.addHeader("Content-Type", "application/json");

  // データ送信完了
  Serial.println("sended.");

  // ポストする
  int status_code = httpClient.POST(queryString);
  if( status_code == 200 ){
    String response = httpClient.getString();

    Serial.println("response:");
    Serial.println(response);
  }
  httpClient.end();

  delay(2000);
}

void loop() {
  M5.update();

  // 以前の時間から現在の時間 millis() でどれだけ経過したかを計算
  long spanTime = millis() - messageSentAt;

  // 5秒 = 5000ミリ秒に1回送る
  // センサー取得時間は3秒くらいは確保する
  if (spanTime > 5000) {
    // 送った時間を更新
    messageSentAt = millis();

    M5.Lcd.clear(BLACK);
    M5.Lcd.setCursor(0, 100);

    // センサーデータを取得
    long RangeInCentimeters;
    RangeInCentimeters = ultrasonic.MeasureInCentimeters();
    Serial.print(RangeInCentimeters); // 0 ~ 400cm
    Serial.println(" cm");

    M5.Lcd.print("Range : ");
    M5.Lcd.print(RangeInCentimeters);
    M5.Lcd.println(" cm");

    // 50 cm 以下は接近とする
    if(RangeInCentimeters < 50){
      // JSON 形式のメッセージを送る
      send_message("{\"message\":\"(o_o)< ALERT!!\"}");
    } else {
      // JSON 形式のメッセージを送る
      send_message("{\"message\":\"(-_-)\"}");
    }

  }

  if (M5.BtnA.wasReleased()) {
    // A ボタンを押したら JSON 形式のメッセージを飛ばす
    // \" はダブルクォーテーションで囲まれた中で JSON 内のダブルクォーテーションを表現するために \" でエスケープしてます。
    send_message("{\"message\":\"Pushed A\"}");
  } else if (M5.BtnB.wasReleased()) {
    // B ボタンを押したら JSON 形式のメッセージを飛ばす
    send_message("{\"message\":\"Pushed B\"}");
  } else if (M5.BtnC.wasReleased()) {
    // C ボタンを押したら JSON 形式のメッセージを飛ばす
    send_message("{\"message\":\"Pushed C\"}");
  }

  delay(1000);
}

Wi-Fi 情報を反映

// Wi-FiのSSID
char *ssid = "Wi-FiのSSID";
// Wi-Fiのパスワード
char *password = "Wi-Fiのパスワード";

自分のつなぎたい Wi-Fi の SSID とパスワードを反映します。

Gitpod のホスト名を反映

  // 今回送るホスト名 Gitpod のホスト名 (https://なし)を反映
  // https://3000-hoge-fuga-scnzIUgdS.gitpod.io/ の場合は 3000-hoge-fuga-scnzIUgdS.gitpod.io
  String hostName = "*********************.gitpod.io";

今回送るホスト名 Gitpod のホスト名を反映します。

LINE BOT 連携のプログラムを M5Stack に書き込んでみる

そして、もう一度保存します。（大事）

M5Stack に書き込んでみましょう。

LINE BOT 連携のプログラムを M5Stack に動かしてみる

起動してみると Launched! というメッセージが Gitpod 経由で LINE BOT のほうに送られます。

5秒に1回のタイミングで、センサーからデータが取得され距離データが表示されます。

同時に、50cm 以下に近づいたら (o_o)< ALERT!! というメッセージ、それ以上距離が離れていたら (-_-) というメッセージが Gitpod 経由で LINE BOT のほうに送られます。

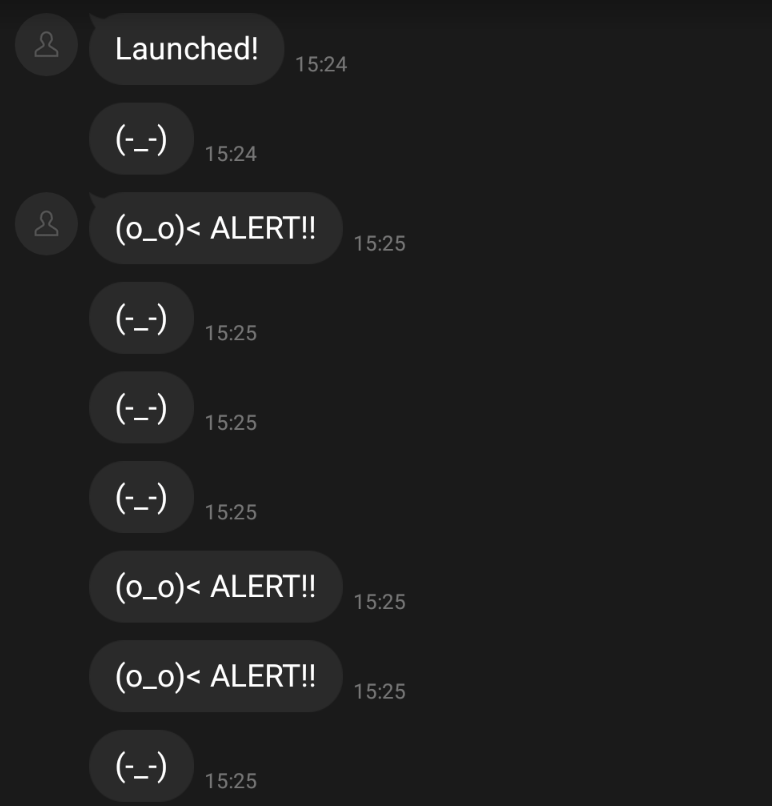

LINE BOT はこのようにメッセージが送られています。

質疑応答

ここまでで質問があればどうぞ！

次にすすみましょう

左のナビゲーションから次の教材にすすみましょう。
