Grove 光センサー を動かす

今回のプログラムはどのように動くか

書き込みすると、光センサーが明るさを感知してディスプレイに明るさをパーセンテージで表示します。

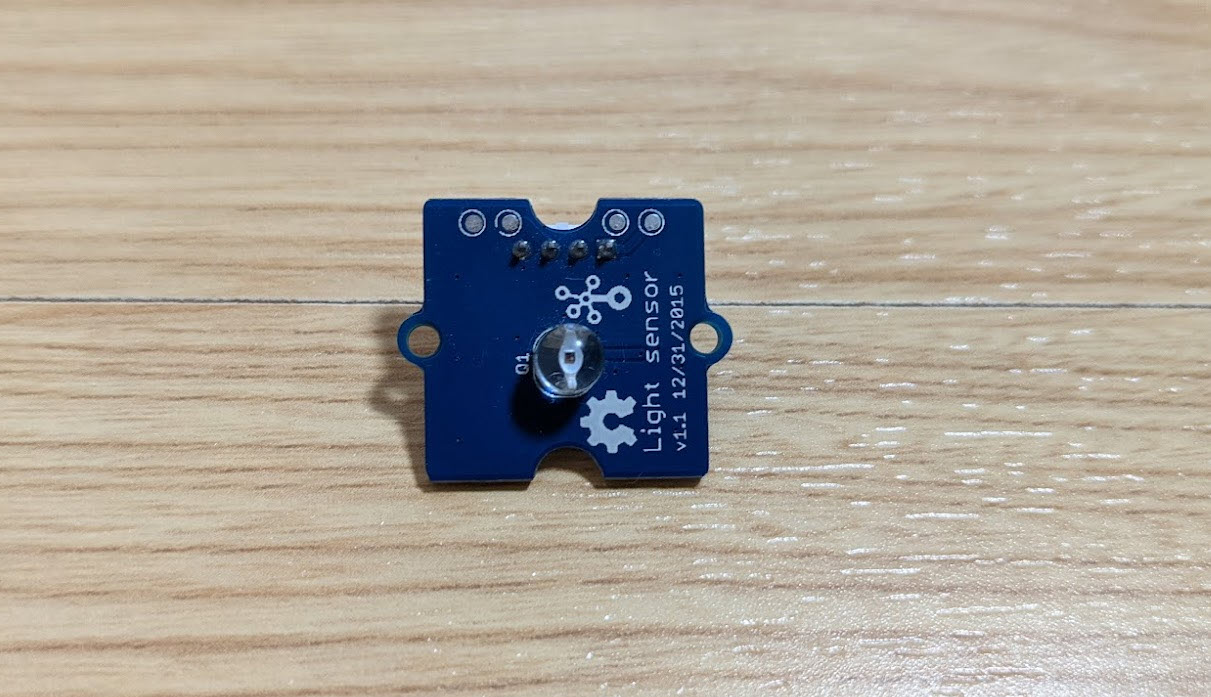

Grove への Grove ケーブルのつなぎかた

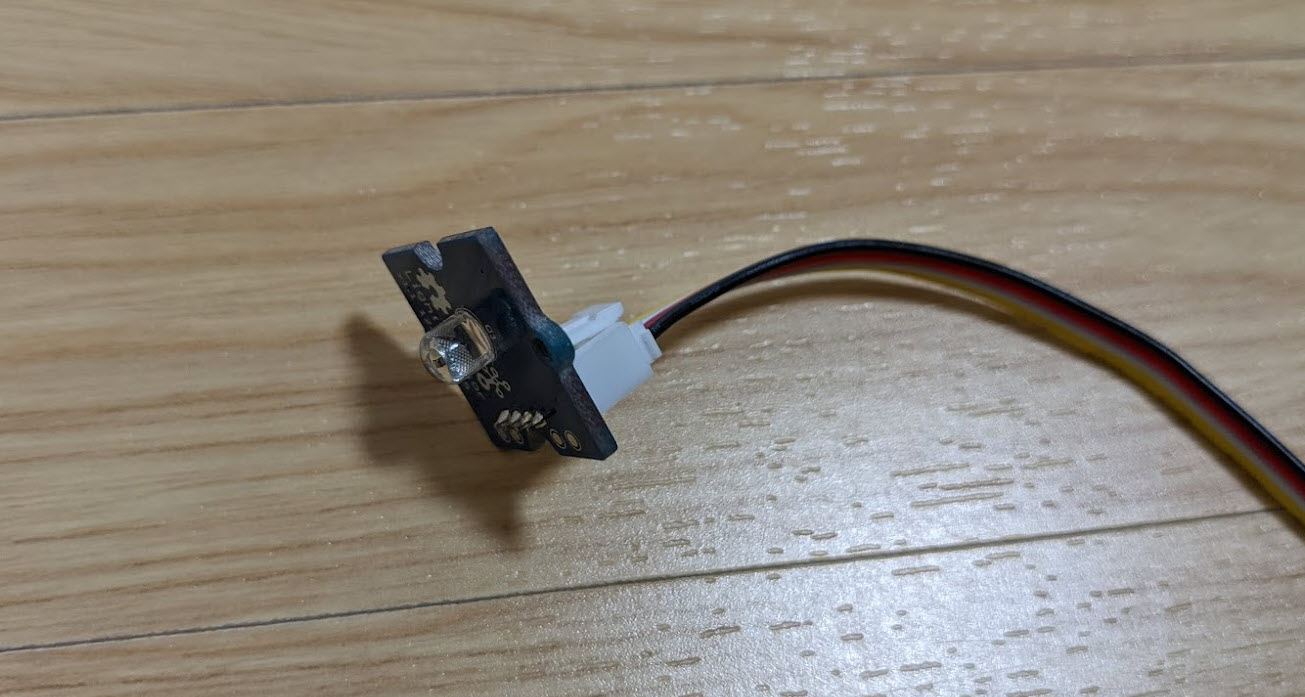

Grove と Grove ケーブルのツメを合わせるように差し込みます。

このように差し込みました。

M5Stack への Grove ケーブルのつなぎかた

裏面右側のピン番号を合わせて以下のようにつなぎます。

• 赤ケーブル
  • 5V
• 黒ケーブル
  • G
• 白ケーブル
  • つながない
• 黄ケーブル
  • 35

ソースコードを反映＆保存

Arduino IDE で新規ファイルを作成し、以下のコードをコピーアンドペーストします。こちらを dhw-pp2-study-03-04-Light-sensor というファイル名で保存します。

#include <M5Stack.h>

// 光センサーの値
int currentLightValue = 0;

// 記録しているボタンの状態（前の状態を比較する）
int lightValue = 0;

// 黄色いケーブルを差し込む M5Stack ピン番号
int analogPin = 35;

void setup() {

  // LCD ディスプレイとシリアルは動かして、SDカードは動かさない設定
  M5.begin(true, false, true);

  M5.Power.begin();

  M5.Lcd.clear(BLACK);
  M5.Lcd.setTextSize(3);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.print("Light Analog");

  // スピーカーぱちぱち音対策
  dacWrite(25, 0); // Speaker OFF
}

void loop() {
  M5.update();

  // まずアナログ値の素の値として取得 0 - 4096
  int lightSensorBaseValue = analogRead(analogPin);

  // 4096 を最大値としてパーセント値にする
  currentLightValue = lightSensorBaseValue / 4096.00 * 100.00;

  M5.Lcd.clear(BLACK);
  M5.Lcd.setCursor(0, 100);

  // 2行目
  M5.Lcd.println("[Light Sensor]");
  M5.Lcd.print("Percent : ");
  M5.Lcd.print(currentLightValue);
  M5.Lcd.println("%");

  delay(500);
}

M5Stack に書き込んでみる

M5Stack に書き込んでみましょう。

動かしてみる

書き込みすると、光センサーが明るさを感知してディスプレイに明るさをパーセンテージで表示します。

手で隠すと暗くなりパーセンテージが変化することも確認してみましょう。

LINE BOT と連携するソースコードを試す

Arduino IDE で新規ファイルを作成し、以下のコードをコピーアンドペーストします。こちらを dhw-pp2-study-03-05-Light-sensor-LINEBOT というファイル名で保存します。

#include <M5Stack.h>

// HTTP 通信を行うライブラリ
#include <HTTPClient.h>

// Wi-FiのSSID
char *ssid = "Wi-FiのSSID";
// Wi-Fiのパスワード
char *password = "Wi-Fiのパスワード";

// 光センサーの値
int currentLightValue = 0;

// 明るいかくらいかの判定 1/0
int currentLightFlag = 1;

// 記録しているボタンの状態（前の状態を比較する）
int lightValue = 0;

// 黄色いケーブルを差し込む M5Stack ピン番号
int analogPin = 35;
void setup() {
  // init lcd, serial, but don't init sd card
  // LCD ディスプレイとシリアルは動かして、SDカードは動かさない設定
  M5.begin(true, false, true);

  // スピーカーぱちぱち音対策
  dacWrite(25, 0); // Speaker OFF

  // スタート
  M5.Lcd.fillScreen(BLACK);
  M5.Lcd.setCursor(10, 10);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(2);

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  Serial.print("START");  // Arduino のシリアルモニタにメッセージを出す
  M5.Lcd.print("START");  // M5Stack LCDディスプレイにメッセージを出す（英語のみ）

  // WiFi 接続開始
  WiFi.begin(ssid, password);
  // 勝手に Button A が押されることを回避
  WiFi.setSleep(false);

  while (WiFi.status() != WL_CONNECTED) {
      delay(500);

      // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
      Serial.print(".");
      M5.Lcd.print(".");
  }

  // WiFi Connected
  // WiFi 接続完了
  M5.Lcd.setCursor(10, 40);
  M5.Lcd.setTextColor(WHITE);
  M5.Lcd.setTextSize(2);

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  // 前のメッセージが print で改行入っていないので println で一つ入れる
  Serial.println("");  // Arduino のシリアルモニタにメッセージを出し改行が最後に入る
  M5.Lcd.println("");  // M5Stack LCDディスプレイにメッセージを出す改行が最後に入る（英語のみ）

  // Arduino のシリアルモニタ・M5Stack LCDディスプレイ両方にメッセージを出す
  Serial.println("WiFi Connected.");  // Arduino のシリアルモニタにメッセージを出す
  M5.Lcd.println("WiFi Connected.");  // M5Stack LCDディスプレイにメッセージを出す（英語のみ）

  // 起動時に送る
  delay(1000);
  send_message("{\"message\":\"Launched!\"}");
}

// HTTP でメッセージ送信部分
void send_message(String msg) {

  // 今回送るホスト名 GitPod のホスト名 (https://なし)を反映
  // https://3000-hoge-fuga-scnzIUgdS.gitpod.io/ の場合は 3000-hoge-fuga-scnzIUgdS.gitpod.io
  String hostName = "*********************.gitpod.io";

  // 今回送るURL
  String url = "https://" + hostName + "/from/m5stack";

  Serial.println("-> send_message");
  Serial.print("msg: ");
  Serial.println(msg);

  // 送るデータ
  String queryString = msg;
  // HTTPClient 準備
  HTTPClient httpClient;
  // URL 設定
  httpClient.begin(url);
  // Content-Type
  httpClient.addHeader("Content-Type", "application/json");

  // データ送信完了
  Serial.println("sended.");

  // ポストする
  int status_code = httpClient.POST(queryString);
  if( status_code == 200 ){
    String response = httpClient.getString();

    Serial.println("response:");
    Serial.println(response);
  }
  httpClient.end();

  delay(2000);
}

void loop() {
  M5.update();

  // まずアナログ値の素の値として取得 0 - 4096
  int lightSensorBaseValue = analogRead(analogPin);

  // 4096 を最大値としてパーセント値にする
  currentLightValue = lightSensorBaseValue / 4096.00 * 100.00;

  M5.Lcd.clear(BLACK);
  M5.Lcd.setCursor(0, 100);

  // 2行目
  M5.Lcd.println("[Light Sensor]");
  M5.Lcd.print("Percent : ");
  M5.Lcd.print(currentLightValue);
  M5.Lcd.println("%");

  // 暗くなったらメッセージを送る
  if(currentLightFlag == 1){
    // 明るいとき 5%以上
    if( currentLightValue < 5.0 ){
      // 暗くなったらメッセージ
      send_message("{\"message\":\"Dark\"}");
      // 暗くなったフラグ
      currentLightFlag = 0;
    }
  } else {
    // 暗いとき
    if( currentLightValue > 5.0 ){
      // 明るくなったらメッセージ
      send_message("{\"message\":\"Light\"}");
      // 明るくなったフラグ
      currentLightFlag = 1;
    }
  }


  if (M5.BtnA.wasReleased()) {
    // A ボタンを押したら JSON 形式のメッセージを飛ばす
    // \" はダブルクォーテーションで囲まれた中で JSON 内のダブルクォーテーションを表現するために \" でエスケープしてます。
    send_message("{\"message\":\"Pushed A\"}");
  } else if (M5.BtnB.wasReleased()) {
    // B ボタンを押したら JSON 形式のメッセージを飛ばす
    send_message("{\"message\":\"Pushed B\"}");
  } else if (M5.BtnC.wasReleased()) {
    // C ボタンを押したら JSON 形式のメッセージを飛ばす
    send_message("{\"message\":\"Pushed C\"}");
  }

  delay(500);
}

Wi-Fi 情報を反映

// Wi-FiのSSID
char *ssid = "Wi-FiのSSID";
// Wi-Fiのパスワード
char *password = "Wi-Fiのパスワード";

自分のつなぎたい Wi-Fi の SSID とパスワードを反映します。

Gitpod のホスト名を反映

  // 今回送るホスト名 Gitpod のホスト名 (https://なし)を反映
  // https://3000-hoge-fuga-scnzIUgdS.gitpod.io/ の場合は 3000-hoge-fuga-scnzIUgdS.gitpod.io
  String hostName = "*********************.gitpod.io";

今回送るホスト名 Gitpod のホスト名を反映します。

LINE BOT 連携のプログラムを M5Stack に書き込んでみる

そして、もう一度保存します。（大事）

M5Stack に書き込んでみましょう。

LINE BOT 連携のプログラムを M5Stack に動かしてみる

起動してみると Launched! というメッセージが Gitpod 経由で LINE BOT のほうに送られます。

光センサーを手で隠すと暗くなると Dark というメッセージを送ります。5 %未満。

暗くしてから、明るくすると Light というメッセージを送ります。

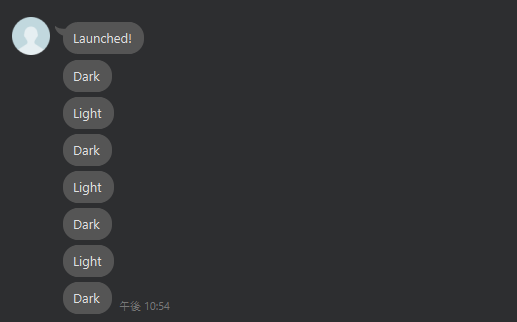

LINE BOT はこのようにメッセージが送られています。

次にすすみましょう
